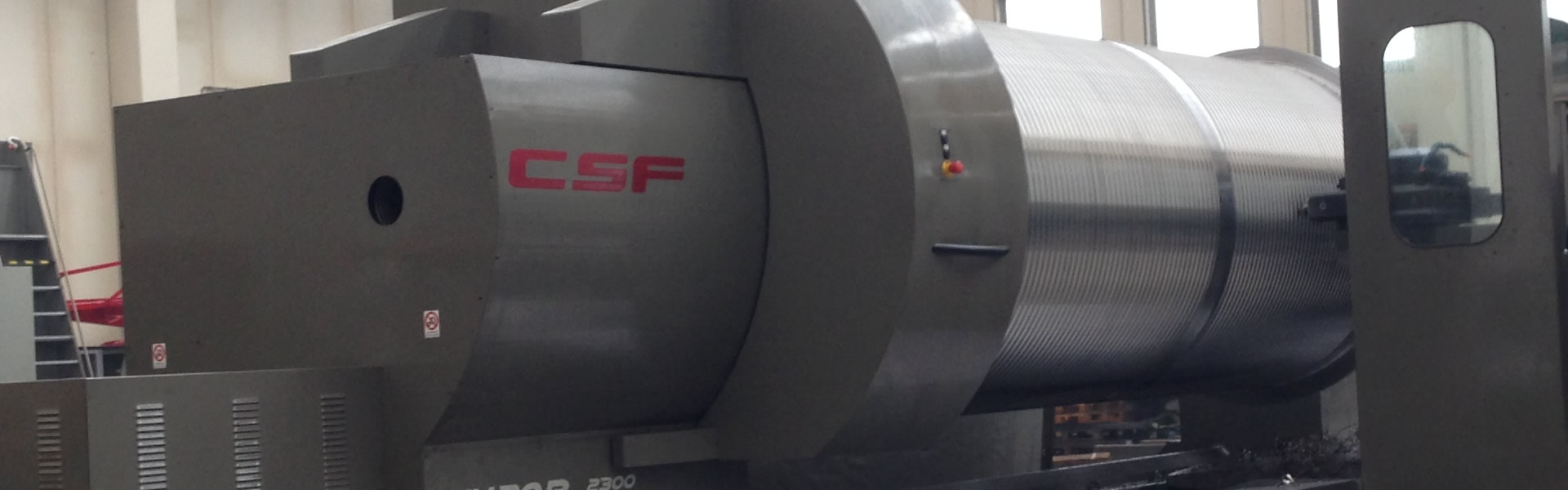

Torni CNC a 4 guide - Serie WH

I torni a 4 guide CSF sono stati progettati per lavorazioni medio-pesanti (alberi per turbine, cilindri idraulici, alberi per mulini eolici ecc.).
I torni WH sono dei veri e propri centri di lavoro multitask poiché consentono operazioni di tornitura, barenatura, fresatura e rettifica, altamente performanti.

Utilizzando gli assi X, Z, C, Y, B è possibile lavorare pezzi complessi su cinque facce.

L'ergonomia della macchina permette all'operatore un'ottima visuale nelle fasi di lavorazione e facile accessibilità per quelle di staffaggio e verifica del particolare lavorato.


  • Scheda tecnica




    WH1


    WH2


    WH3

    Caratteristiche tecniche principaliWH1 550WH2 850WH2 950WH3 1000WH3 1200
    ALTEZZA PUNTE mm 550 850 950 1.000 1.200
    DIAMETRO ROTANTE SUL BANCO mm 1.100 1.600 1.800 1.900 2.300
    DIAMETRO TORNIBILE SUL CARRO mm 1.000 1.200 1.400 1.900 2.300
    DISTANZA PUNTE m 3-4-5-6-8-10 4-6-8-10-12-14-16 6-8-10-12-14-16-20-24
    PORTATA TRA LE PUNTE (senza lunetta) Kg 8.000 15.000-25.000(*) 25.000-30.000(*)
    FORO MANDRINO mm 120-140(*) 150 120
    NASO MANDRINO ASA 11"-15"(*) 15"-20"(*) 15"-20"(*)
    DIAMETRO CANNOTTO CONTROPUNTA mm 195 230-330(*) 330-360(*)
    MOTORE MANDRINO IN S1 kW 28-37(*) 55-71(*) 71-105(*)
    VELOCITA' MANDRINO giri/min 2-1.100 2-650 2-450

    CNC Fagor - Fanuc - Siemens

  • Equipaggiamento standard

    • Testa con n. 2 gamme automatiche
    • Contropunta con cannotto interno rotante
    • Contropunta motorizzata con movimento automatico
    • Scorrimento dei carri su materiale antifrizione
    • Doppia stabilizzazione della ghisa e guide temperate
    • Viti a ricircolo di sfere rettificate ad alta precisione
    • Lubrificazione centralizzata, gestita dal CNC, per testa, guide e viti a ricircolo di sfere
    • Trasportatore trucioli anteriore
    • Vasca raccogli trucioli posteriore
    • Carter di protezione anteriore scorrevole
    • Volantino elettronico remotato
    • Controllo numerico con programmazione ISO ed autoapprendimento
    • Uscita seriale RS232
    • Bussola di riduzione e n°2 punte fisse
    • Aggancio manuale della contropunta al carro
    • Macchina costruita secondo normative CE
  • Accessori a Richiesta

    • Contropunta con bloccaggio/sbloccaggio meccanico-idraulico
    • Cannotto contropunta con movimento idraulico
    • Passaggio barra sino a 320 mm
    • Doppia porta anteriore
    • Autocentranti e piattaforme manuali
    • Autocentranti idraulici o pneumatici
    • Supporto portabareno Ø 160 mm applicato sulla base della torretta automatica
    • Supporto portabareno Ø 250 mm applicabile esclusivamente alla seconda slitta o al secondo carro
    • Trasportatore trucioli posteriore
    • Condizionatore armadio elettrico
    • Torrette manuali
    • Torrette automatiche a 4 posizioni
    • Torrette automatiche a disco a 8/12 posizioni con o senza motorizzazione
    • Asse “C” in continuo tramite motore mandrino o motore indipendente
    • Lunetta idraulica gestita dal CNC 30-245
    • Lunetta idraulica gestita dal CNC 45-310
    • Lunette a “C” 100-500 mm
    • Lunetta fissa 80-500 mm
    • Lunetta fissa 400-900 mm
    • Lunetta fissa 900-1300 mm
    • Unità di rettifica
    • Unità di fresatura ISO 40 oppure ISO 50
    • Gruppo di fresatura asse Y
    • Sonda di misura dell’utensile
    • Sonda di misura del pezzo
    • Teleservice

                                                                  (*) Opzionale

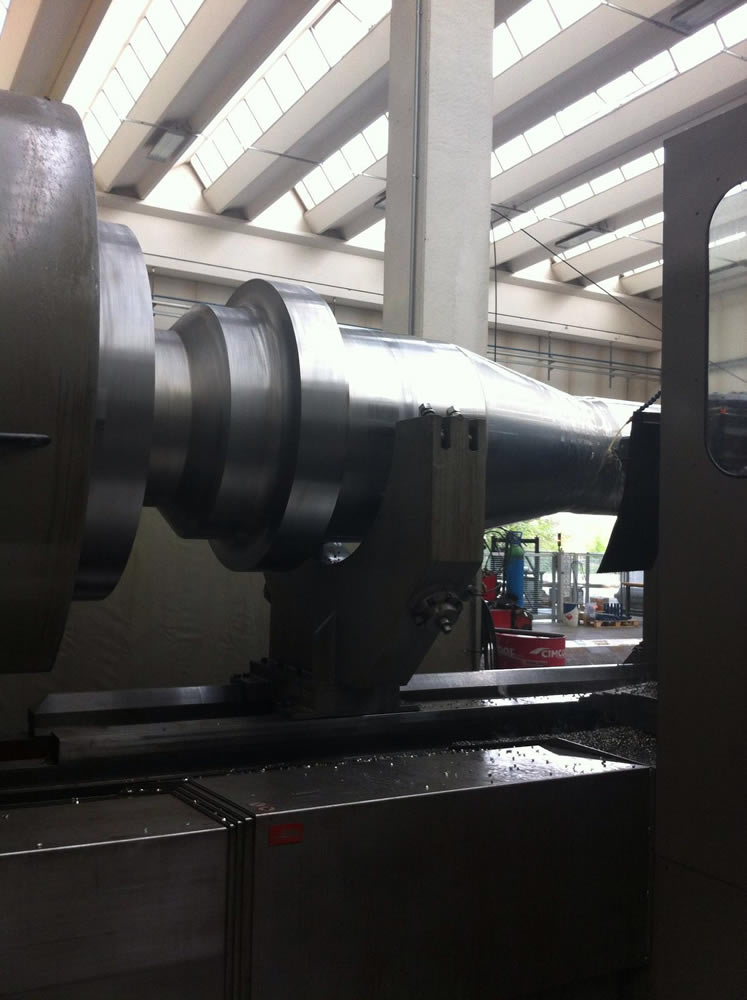

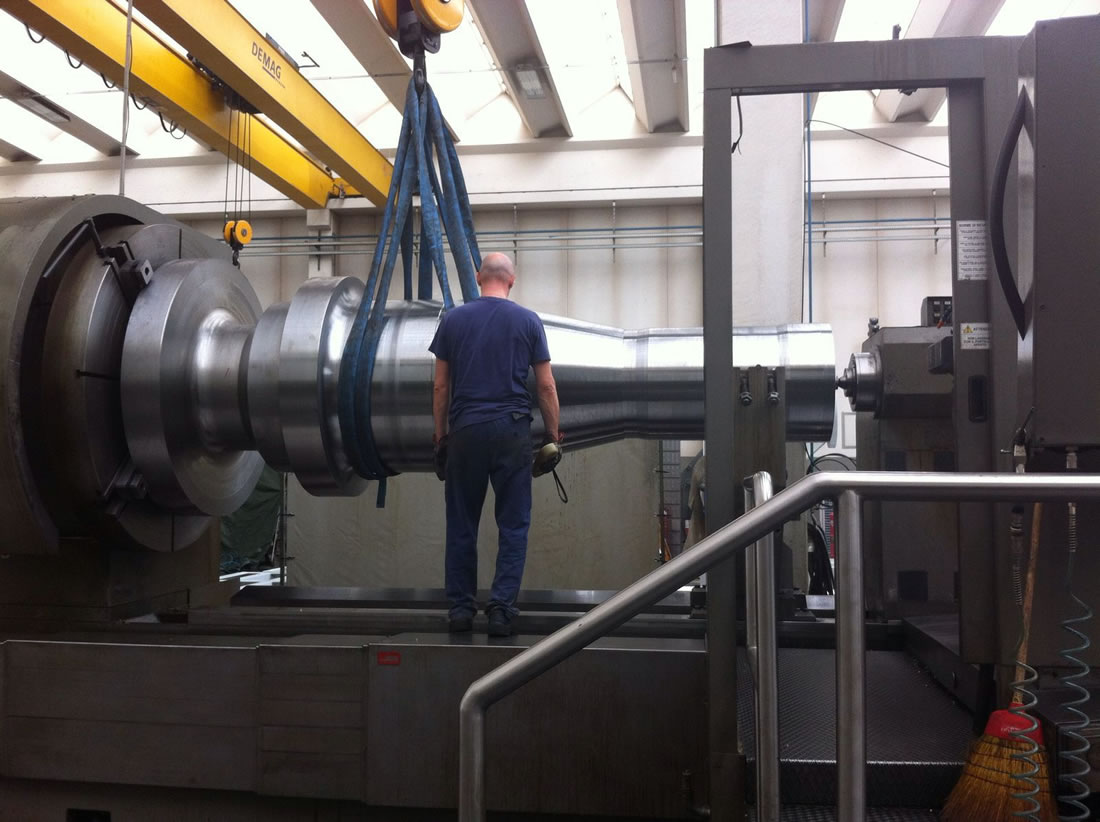

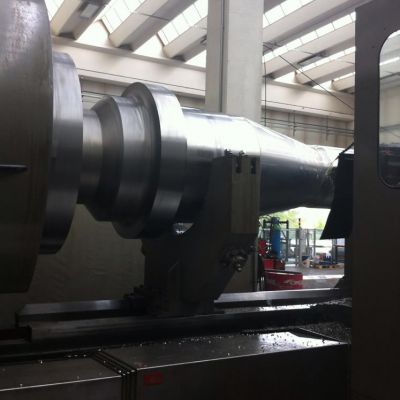

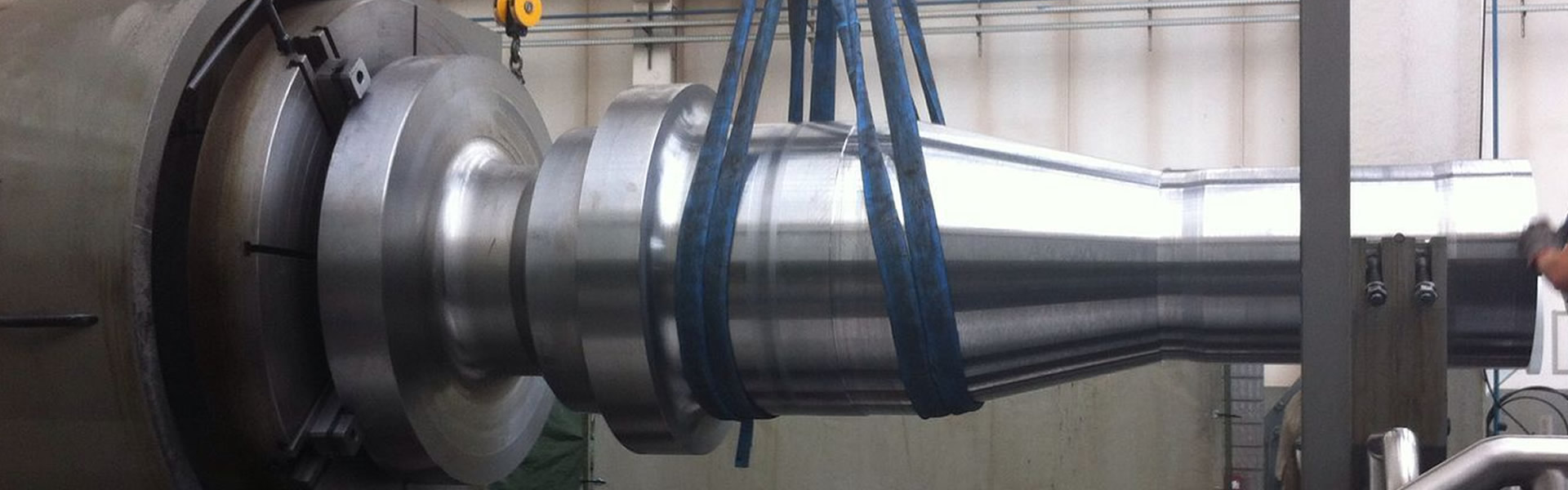

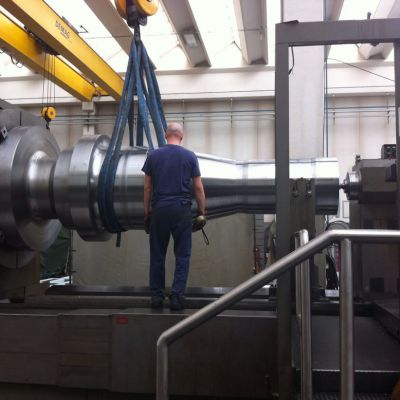

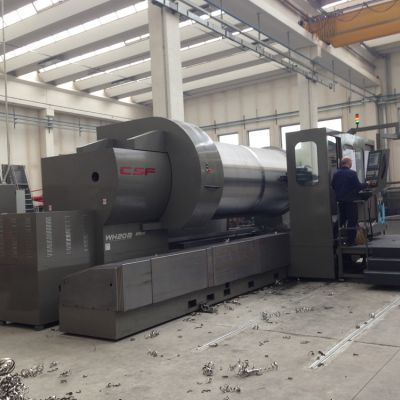

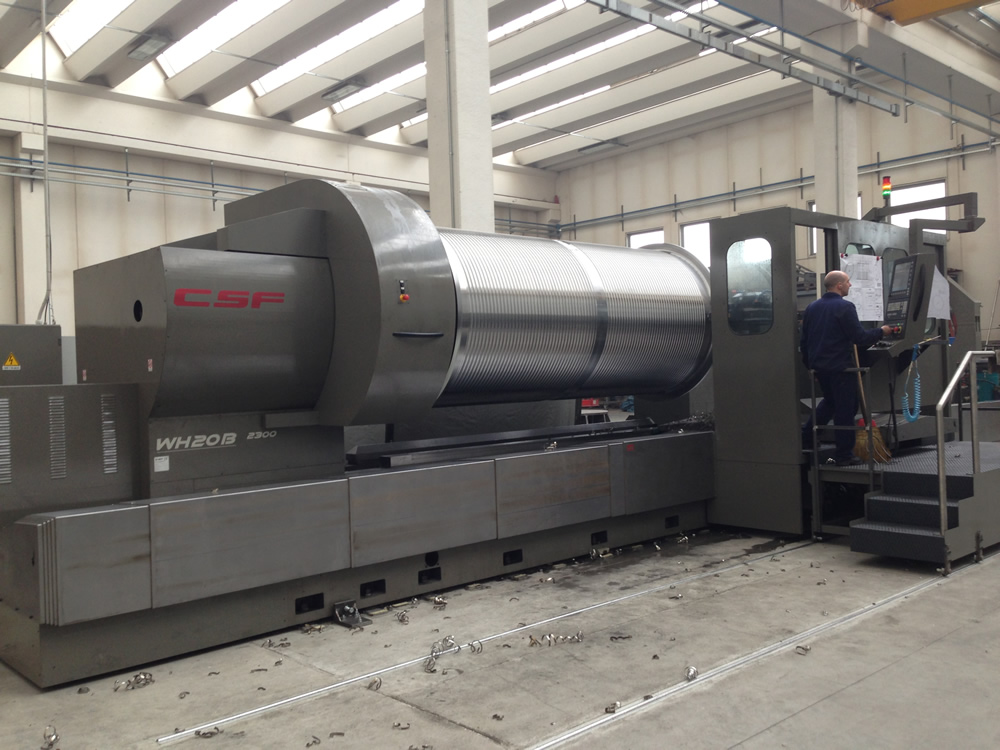

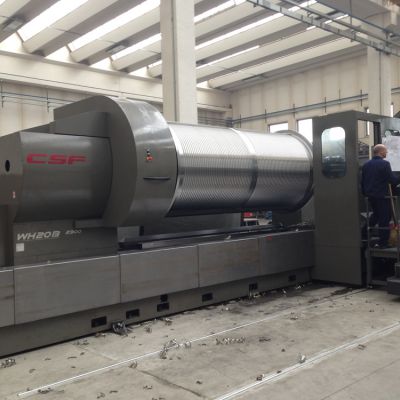

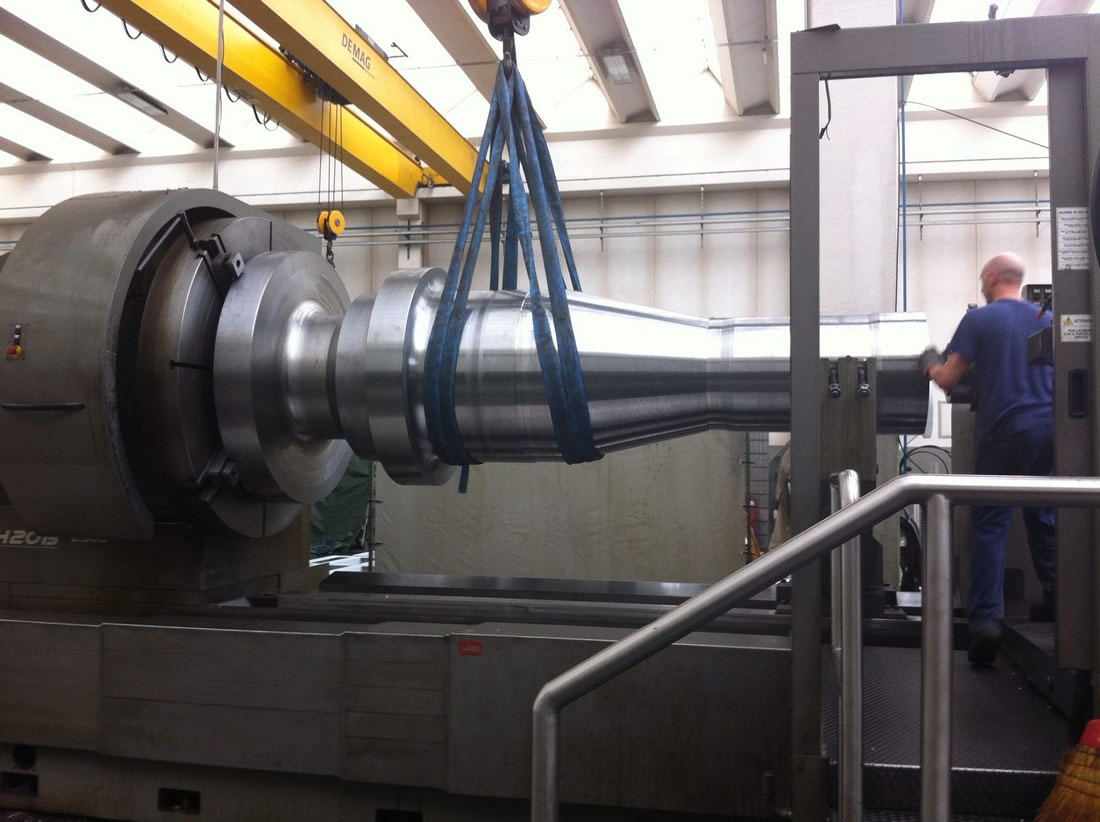

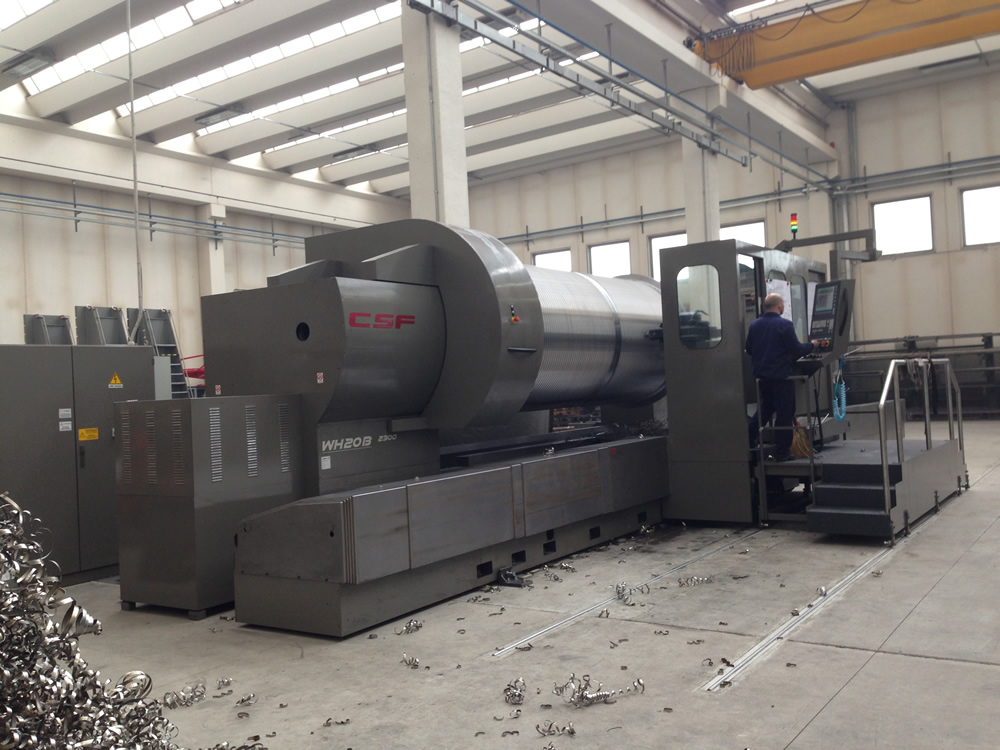

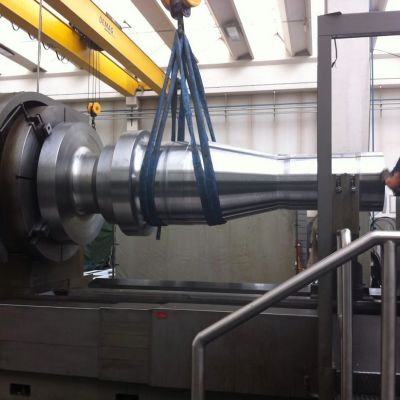

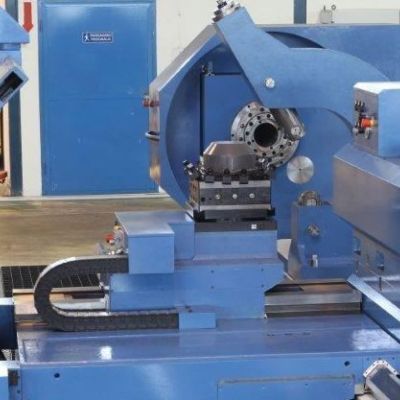

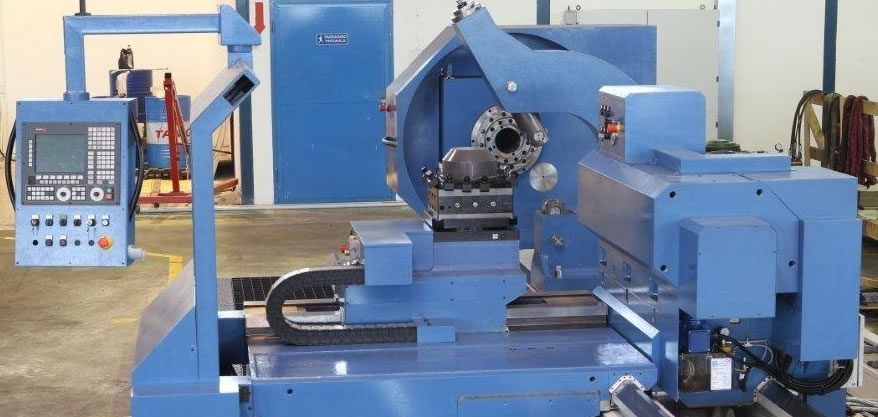

Gallery
